Что нужно знать перед подключением вентилятора
Перед тем как начать работу, важно понять, зачем вообще нужен вентилятор охлаждения радиатора. Когда машина движется на скорости, радиатор обдувается встречным воздухом. Но в пробках или на малых оборотах этого обдува не хватает, и двигатель начинает перегреваться. Именно в этот момент и должен включаться вентилятор, принудительно охлаждая радиатор и спасая мотор от перегрева.
Конструкция системы включения на разных моделях ВАЗ, таких как 2109 (карбюратор) или 21099 (инжектор), может отличаться. На старых карбюраторных машинах за включение отвечает датчик температуры, вкрученный в радиатор. На инжекторных версиях работой вентилятора управляет электронный блок (ЭБУ) на основе показаний датчика, который стоит в самом двигателе. Поэтому подход к подключению или установке принудительного включения будет разным.
Для работы вам понадобятся базовые инструменты: отвертки (крестовая и плоская), пассатижи, нож для зачистки проводов, изолента или термоусадка, и, возможно, мультиметр для прозвонки цепи. Также заранее решите, какой именно способ подключения вы планируете: ремонт штатной системы, установку дополнительной кнопки или модернизацию схемы. Все это лучше приготовить заранее, чтобы не отвлекаться в процессе.
Видео: ваз 21099. не включается вентилятор охлаждения. решение — замена датчика
Подключение на карбюраторных моделях ВАЗ (2109, 21099)

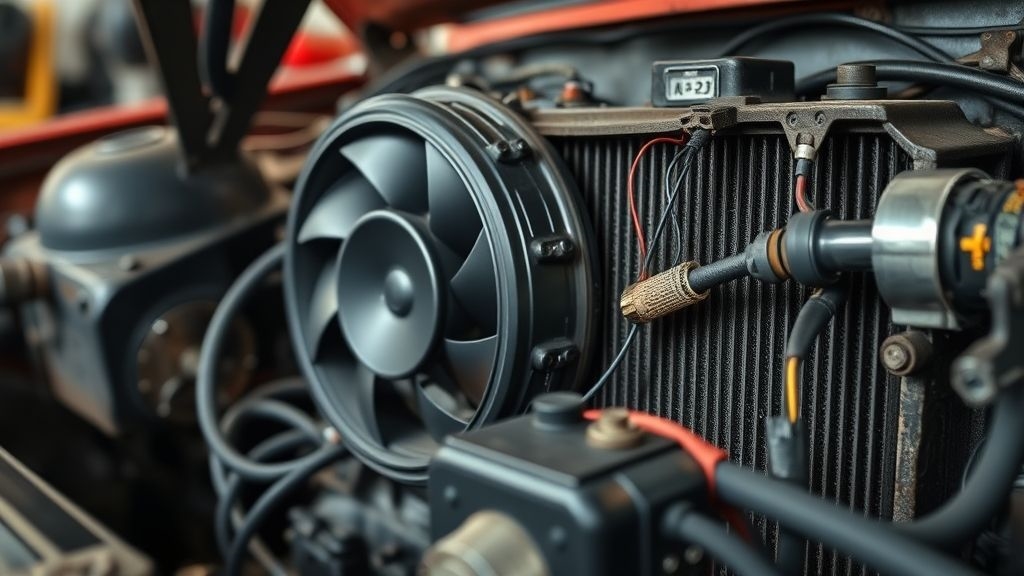

На автомобилях ВАЗ 2109 с карбюраторным двигателем схема включения вентилятора радиатора очень простая и понятная. Ее сердцем является датчик включения вентилятора, который вкручен в правый бачок радиатора (если стоять лицом к капоту). Этот датчик работает по принципу термовыключателя: когда температура охлаждающей жидкости достигает примерно 92-95 градусов, его контакты внутри замыкаются, и ток поступает на электромотор вентилятора.
Самая частая проблема на этой системе — выход из строя самого датчика. Проверить его очень просто. Для этого нужно отсоединить от датчика колодку с проводами и замкнуть их между собой, например, кусочком проволоки. Если вентилятор заработал, значит, проблема именно в датчике, и его нужно заменить на новый. Если же вентилятор не включился, то проблема может быть в предохранителе, реле или самом электромоторе.
Если вы хотите иметь возможность принудительно включить вентилятор охлаждения, например, в пробке в жаркий день, можно установить простую кнопку. Для этого один провод от кнопки подключите к плюсу, который приходит на датчик (обычно это провод с постоянным «+» после предохранителя), а второй провод — к клемме на самом вентиляторе. Нажав на такую кнопку, вы замкнете цепь в обход датчика, и вентилятор будет работать, пока вы ее держите.
Подключение на инжекторных моделях ВАЗ (21099i)
На инжекторных автомобилях, таких как ВАЗ 21099 с системой впрыска топлива, процессом управляет не простой датчик, а электронный блок управления (ЭБУ). Он получает сигнал о температуре двигателя от отдельного датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в thermostat housing (корпусе термостата). На основе этих данных ЭБУ сам решает, когда подать питание на реле вентилятора, которое, в свою очередь, включает сам электромотор.
Диагностика неисправности здесь немного сложнее. Если вентилятор перестал включаться, первым делом стоит проверить предохранители (обычно главный предохранитель цепи вентилятора и предохранитель, отвечающий за ЭБУ). Далее с помощью мультиметра можно проверить, приходит ли управляющий сигнал с ЭБУ на реле вентилятора при достижении двигателем рабочей температуры. Если сигнал есть, а вентилятор молчит, проблема может быть в самом реле или электромоторе.
Многие владельцы хотят сделать принудительное включение вентилятора на инжекторной машине. Самый безопасный способ — это не вмешиваться в штатную проводку, а установить дополнительную кнопку, которая будет управлять новым, отдельным реле. Это реле нужно подключить к аккумулятору через свой предохранитель, а его управляющую цепь пустить на кнопку в салоне. Выход с реле подключается напрямую к клеммам мотора вентилятора. Так вы не повредите ЭБУ и сможете включить охлаждение когда угодно.
Частые проблемы и их решение
Одна из самых распространенных ситуаций — вентилятор не включается вообще. Алгоритм поиска неисправности универсален: начать стоит с проверки предохранителей. Затем проверьте, поступает ли напряжение на разъем вентилятора при замыкании контактов (для карбюратора) или при достижении температуры (для инжектора). Если напряжение есть, а мотор не крутится — проблема в нем самом, возможно, заклинил подшипник или сгорела обмотка.
Противоположная проблема — когда вентилятор работает постоянно, не выключаясь. На карбюраторных машинах это почти всегда говорит о том, что датчик температуры «залип» в замкнутом состоянии и его нужно заменить. На инжекторных авто причиной может быть неисправное реле, которое также подлежит замене, или сбой в работе ЭБУ, что случается гораздо реже.
Чтобы ваша система охлаждения работала без сбоев, важно содержать ее в чистоте. Регулярно мойте ребра радиатора от пуха, грязи и насекомых, так как слой грязи drastically ухудшает теплообмен. Также следите за уровнем и состоянием охлаждающей жидкости. Старая или низкокачественная «тосол» может закипать раньше времени, создавая ложное впечатление, что проблема в вентиляторе, хотя причина в другом.
| Модель / Двигатель | Управление вентилятором | Датчик температуры | Типичное решение для принудительного включения |
|---|---|---|---|
| ВАЗ 2109 (Карбюратор) | Датчик в радиаторе | Вкручен в правый бачок радиатора | Кнопка, замыкающая контакты датчика |
| ВАЗ 21099 (Инжектор) | ЭБУ через реле | Установлен в корпусе термостата | Дополнительная кнопка и реле в отдельной цепи |
Видео: Не выключается вентилятор охлаждения радиатора ваз 2115
Полезные советы по установке и эксплуатации
При любых работах с электросистемой автомобиля, особенно на инжекторных моделях, первым делом отсоединяйте минусовую клемму аккумулятора. Это простое правило убережет вас от короткого замыкания и защитит чувствительную электронику ЭБУ от случайных скачков напряжения. Все соединения проводов старайтесь делать не на «скрутках», а с помощью пайки или качественных клеммников, а затем тщательно изолируйте.
Если вы устанавливаете кнопку принудительного включения, выведите ее в удобное место на приборной панели. Но помните, что постоянно ездить с работающим вентилятором не стоит. Это создает лишнюю нагрузку на генератор и аккумулятор, а также мешает двигателю быстрее выходить на рабочую температуру в холодное время года. Используйте эту функцию только когда это действительно необходимо — в тяжелых дорожных условиях или при буксовании.
Регулярная профилактика — залог долгой службы. Время от времени проверяйте натяжение ремня привода генератора (он же часто приводит в действие и помпу системы охлаждения). Слабый ремень может проскальзывать, что ухудшает циркуляцию жидкости и работу генератора, питающего вентилятор. Следите за чистотой контактов на разъемах и реле — окислы могут быть причиной плохого контакта и некорректной работы.
