Что такое противотуманные фары и зачем они нужны
Противотуманные фары, или как их чаще называют автолюбители — туманки, это специальные фары, которые устанавливаются на автомобиль для улучшения видимости в сложных погодных условиях. Они предназначены не только для тумана, но и для сильного дождя, снегопада или пыльной бури. Обычные фары в такой ситуации часто слепят самого водителя, отражаясь от мельчайших капель воды или частиц, а свет от туманок стелется низко над дорогой, подсвечивая полосу и обочину.
Установка противотуманных фар на ВАЗ 2114 — это популярное решение среди владельцев этой модели. Многие комплектации изначально не были укомплектованы ими, поэтому автовладельцы занимаются доработкой самостоятельно. Это не только повышает безопасность, но и придает передней части автомобиля более завершенный и солидный вид. Правильно подключенные фары являются важным элементом тюнинга.
Многие задаются вопросом, сложно ли провести монтаж своими руками. На самом деле, процесс установки туманок на ВАЗ 2114 не требует глубоких знаний в автоэлектрике и доступен даже новичку, который умеет обращаться с базовым набором инструментов. Главное — действовать последовательно, аккуратно и внимательно подходить к подключению проводки.
Видео: ВАЗ 2114 УСТАНОВКА LED противотуманных фар с функцией ДАЛЬНЕГО СВЕТА ПТФ
Что понадобится для установки
Перед тем как начать работу, необходимо подготовить все комплектующие и инструменты. Это сэкономит время и избавит от лишних пауз в процессе монтажа. Вам потребуется непосредственно комплект противотуманных фар для ВАЗ 2114. Лучше выбирать качественные изделия, так как дешевые аналоги часто быстро выходят из строя, имеют плохую герметизацию и дают слабый свет.
Кроме самих фар, в набор обычно входят провода, реле, кнопка включения и предохранитель. Проверьте комплектацию при покупке. Если чего-то не хватает, докупите отдельно. Также вам будут нужны базовые инструменты: крестообразная и плоская отвертки, гаечные ключи (в основном на 10 и 13), нож для зачистки проводов, изолента или термоусадка, и дрель со сверлами, если в бампере нет готовых отверстий.
Обязательно обзаведитесь схемой подключения противотуманных фар, которая часто идет в комплекте. Если ее нет, найдите в интернете — для модели ВАЗ 2114 это распространенная тема, и схемы легко доступны. Это ваш главный помощник, который убережет от ошибок с электрикой.
Пошаговая инструкция по монтажу

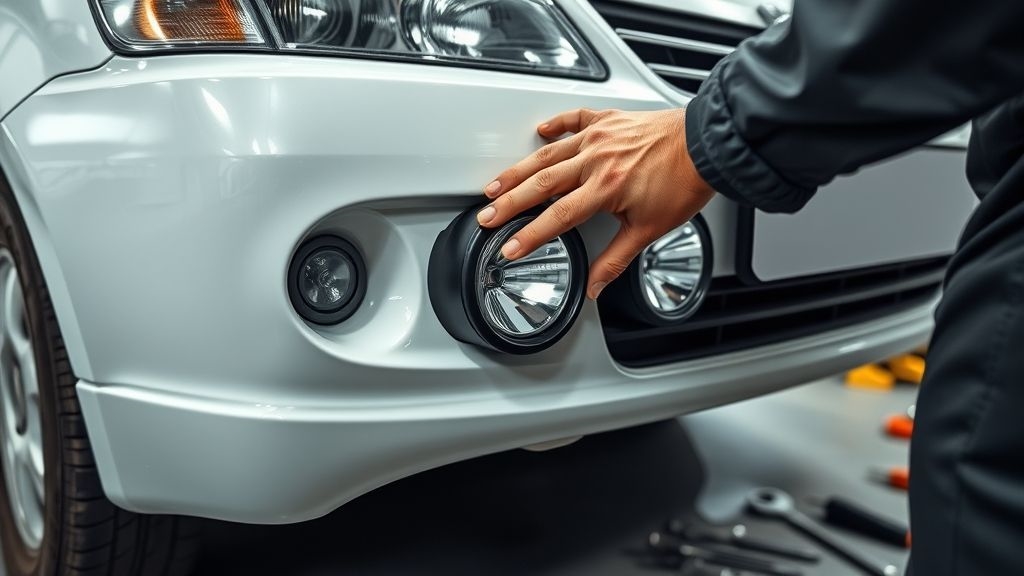

Первым делом необходимо установить сами фары в бампер. На ВАЗ 2114 для этого есть специальные посадочные места. Если они заглушены, аккуратно выломайте или вырежьте заглушки. Приложите фару и зафиксируйте ее с помощью штатных креплений или тех, что идут в комплекте. Закрутите крепежные болты, но не перетягивайте их, чтобы не сорвать резьбу или не треснул пластик.
Следующий шаг — самый ответственный: подключение противотуманных фар на ВАЗ 2114. Начните с прокладки проводки от моторного отсека к каждой фаре. Провода лучше аккуратно протянуть вдоль штатных жгутов, используя пластиковые хомуты для фиксации. Это защитит их от вибраций и трения о элементы кузова. Старайтесь избегать мест near движущихся частей или острых кромок.
Теперь займемся подключением к электросети автомобиля. Основной силовой провод (обычно красный или желтый) необходимо подключить к плюсовой клемме аккумулятора через реле и предохранитель. Массу (минусовой провод) можно надежно прикрутить к кузову автомобиля в подкапотном пространстве, зачистив предварительно место контакта от краски для лучшего соединения.
Подключение кнопки управления в салоне
Чтобы иметь возможность включать и выключать фары, необходимо вывести кнопку в салон. Для ВАЗ 2114 удобнее всего установить ее на панели приборов, там часто есть свободные места для заглушек. Аккуратно снимите заглушку и установите кнопку на ее место. Будьте осторожны, чтобы не поцарапать пластик панели.
От установленной кнопки необходимо проложить управляющий провод обратно в подкапотное пространство, к реле. Этот провод будет подавать сигнал на включение реле, когда вы нажмете на кнопку. Прокладку провода через перегородку моторного отсека и салона удобнее всего проводить через existing технологические отверстия с уже идущими жгутами проводов. Используйте для этого специальную пластиковую протяжку или жесткую проволоку.
Подключите управляющий провод к соответствующему контакту на реле согласно вашей схеме. После этого соберите панель приборов на место. Рекомендуется перед окончательной сборкой проверить работу системы, чтобы убедиться, что все подключено верно и кнопка функционирует корректно.
Проверка работы и заключительные действия
После завершения монтажа и подключения настало время для проверки. Не спешите собирать все окончательно. Включите зажигание и нажмите на кнопку управления противотуманными фарами. Обе фары должны ровно и ярко загореться. Если одна из фар не работает, проверьте надежность подключения проводов к ее клеммам и качество «массы».
Если фары не включаются вовсе, проверьте всю цепь последовательно: предохранитель, реле, кнопку и качество всех соединений. Воспользуйтесь тестером для прозвонки цепи. Убедитесь, что предохранитель установлен правильного номинала, как указано в инструкции к фарам. Обычно это 15 Ампер.
После успешной проверки надежно заизолируйте все соединения, используя изоленту или, что лучше, термоусадочные трубки. Закрепите все провода хомутами, чтобы они не болтались. Установите на место все элементы облицовки, которые вы снимали. Теперь ваши новые противотуманные фары готовы к использованию и сделают ваши поездки в непогоду much безопаснее.
Видео: ВАЗ 2114 ПТФ LED Подробная установка Противотуманные фары
Частые ошибки и полезные советы
Многие новички при установке фар на ВАЗ 2114 сталкиваются с типичными проблемами. Одна из самых распространенных — плохой контакт массы. Минусовой провод должен быть надежно прикручен к чистому металлу кузова, а не к краске или другому проводу. Вторая ошибка — неправильное подключение реле. Всегда сверяйтесь со схемой, которая идет в комплекте или найдена в reliable источнике.
Еще одна проблема — это негерметичные соединения. Все скрутки или места подключения outside салона должны быть тщательно изолированы от влаги. Попадание воды приведет к окислению контактов и выходу из строя всей системы. Используйте для этого специальные герметичные соединительные колодки или термоусадку с клеевым слоем.
Помните, что установка ПТФ — это modification электрооборудования автомобиля. После успешного монтажа рекомендуется проверить и при необходимости отрегулировать световой пучок фар, чтобы они не слепили встречных водителей. Правильно установленные и настроенные противотуманные фары — это залог вашей безопасности и комфорта на дороге.
