Что такое модуль зажигания и зачем его проверять
Модуль зажигания на ВАЗ 2107 с инжекторным двигателем — это важная деталь, которая отвечает за создание искры. Именно от него зависит, будет ли топливная смесь поджигаться в цилиндрах вовремя и мощно. Если с модулем начинаются проблемы, двигатель теряет мощность, начинает «троить» или вообще отказывается заводиться. Поэтому умение проверить эту деталь — ценный навык для любого владельца «семёрки».
Многие автовладельцы путают модуль зажигания с катушкой, особенно на старых карбюраторных моделях. На инжекторной «семёрке» это уже не просто катушка, а более сложный блок, который часто объединяет в себе две катушки зажигания. Он получает сигналы от электронного блока управления (ЭБУ) и преобразует их в высоковольтные импульсы, которые идут на свечи.
Основные признаки, которые могут указать на возможную неисправность модуля, довольно характерны. Это неустойчивая работа двигателя на холостом ходу, явные пропуски зажигания в одном или двух цилиндрах (двигатель «троит»), затруднённый запуск, особенно «на холодную», и заметная потеря мощности при разгоне. Если вы наблюдаете подобные симптомы, есть смысл начать диагностику именно с проверки модуля зажигания.
Видео: Простая проверка модуля зажигания #ваз #2112 мультиметром
Подготовка к проверке: что вам понадобится

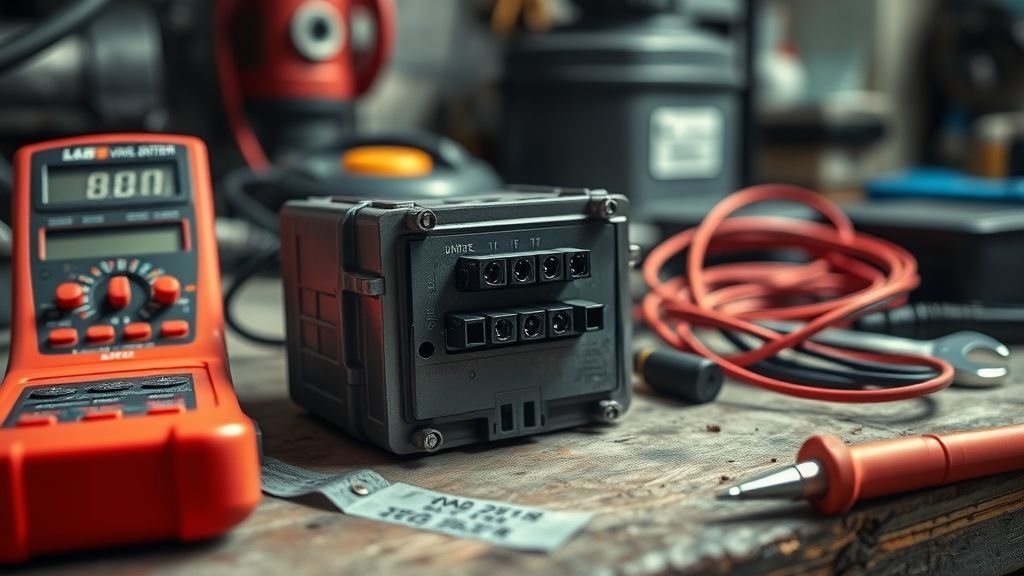

Прежде чем приступать к проверке модуля зажигания на ваз 2107 инжектор, необходимо подготовить инструменты и обеспечить безопасность. Главным вашим помощником станет мультиметр — универсальный измерительный прибор, который есть у многих автолюбителей. С его помощью мы будем проверять и питание модуля, и сопротивление его обмоток.
Помимо мультиметра, желательно иметь под рукой набор ключей и отвёрток для снятия модуля, а также чистую тряпку и perhaps щётку для очистки контактов. Помните, что все работы с электрооборудованием автомобиля нужно проводить при отсоединённой клемме аккумулятора. Это простое правило убережёт вас от короткого замыкания и повреждения электронных компонентов.
Также полезно перед началом работ найти схему подключения модуля зажигания именно для вашей модели ВАЗ 2107. Хотя расположение контактов чаще всего стандартное, лучше перепроверить. Это поможет вам точно понять, какие контакты отвечают за питание, а какие — за управление от ЭБУ, и избежать ошибок при проверке мультиметром.
Проверка питания модуля зажигания
Первым делом всегда проверяется наличие питания на модуле зажигания. Это базовый шаг, который позволяет исключить проблемы с электропроводкой или предохранителями. Для этого нам и понадобится мультиметр. Переведите его в режим измерения постоянного напряжения (DCV) с пределом до 20 Вольт.
Аккуратно отсоедините колодку проводов от модуля зажигания. Включите зажигание, но не запускайте двигатель. Теперь нужно найти на разъёме контакт, на который приходит «+12 В» от главного реле. Обычно это центральный контакт (обозначается буквой «Б» или цифрой «15»). Подсоедините красный щуп мультиметра к этому контакту в колодке, а чёрный щуп — на массу (к кузову автомобиля).
Прибор должен показать напряжение, близкое к 12 Вольтам. Если напряжение отсутствует или сильно занижено (менее 10 В), проблема не в модуле, а в цепи питания. Нужно проверять предохранители, реле и целостность проводов. Только убедившись, что питание на модуль приходит исправно, можно переходить к дальнейшей диагностике.
Как проверить модуль зажигания мультиметром
Самый надёжный способ проверки — это измерение сопротивления обмоток мультиметром. Для этого модуль зажигания лучше снять с автомобиля, чтобы получить удобный доступ к его высоковольтным выводам. Отсоедините все провода, открутите две гайки крепления и снимите деталь.
Возьмите мультиметр и переведите его в режим измерения сопротивления (Омы). На модуле есть четыре высоковольтных вывода: два для первого и четвёртого цилиндров (1-4) и два для второго и третьего (2-3). Вам нужно измерить сопротивление между выводами каждой пары. Для этого установите щупы прибора на центральный контакт первого вывода и центральный контакт четвёртого.
Сопротивление исправной обмотки должно находиться в диапазоне от 3.5 до 4.5 кОм. Проделайте ту же операцию для пары выводов 2 и 3. Показания должны быть практически identical. Если сопротивление где-то бесконечно большое (обрыв цепи) или близко к нулю (короткое замыкание), модуль зажигания неисправен и подлежит замене. Этот метод подходит для проверки катушки на многих моделях ВАЗ, включая 2115 и 2112.
Видео: Как проверить модуль зажигания ваз 2114
Другие способы проверки и заключительные советы
Существует и народный метод проверки, так называемая «искра на массу». Он менее безопасен для электроники автомобиля, но может быть полезен, если мультиметра под рукой нет. Выкрутите свечу из цилиндра, наденьте на неё бронепровод и положите на клапанную крышку так, чтобы был контакт с массой. Попросите помощника прокрутить двигатель стартером и наблюдайте за искрой.
Яркая, голубая искра говорит об исправности системы. Слабая, жёлтая искра или её отсутствие указывают на проблему. Однако этот метод не покажет, в какой именно паре цилиндров проблема, если модуль зажигания неисправен частично. Поэтому диагностика мультиметром остаётся самым точным и рекомендуемым способом.
Помните, что проблемы с запуском и неустойчивая работа двигателя могут быть вызваны и другими причинами: неисправными свечами, высоковольтными проводами, датчиками ЭБУ или самим блоком управления. Но проверка модуля зажигания — это один из первых и логичных шагов в диагностике, который вы легко можете выполнить самостоятельно, сэкономив время и деньги на услугах автосервиса.
